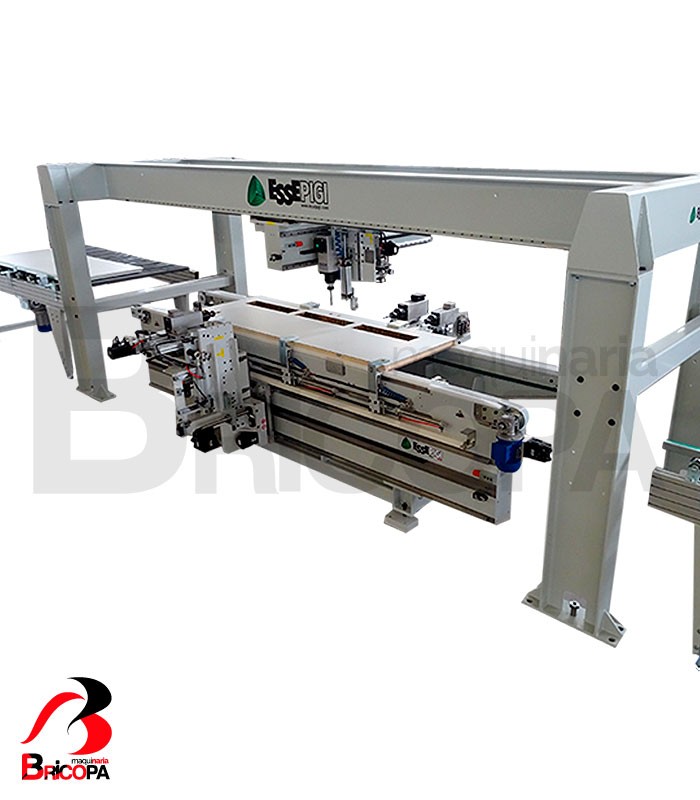

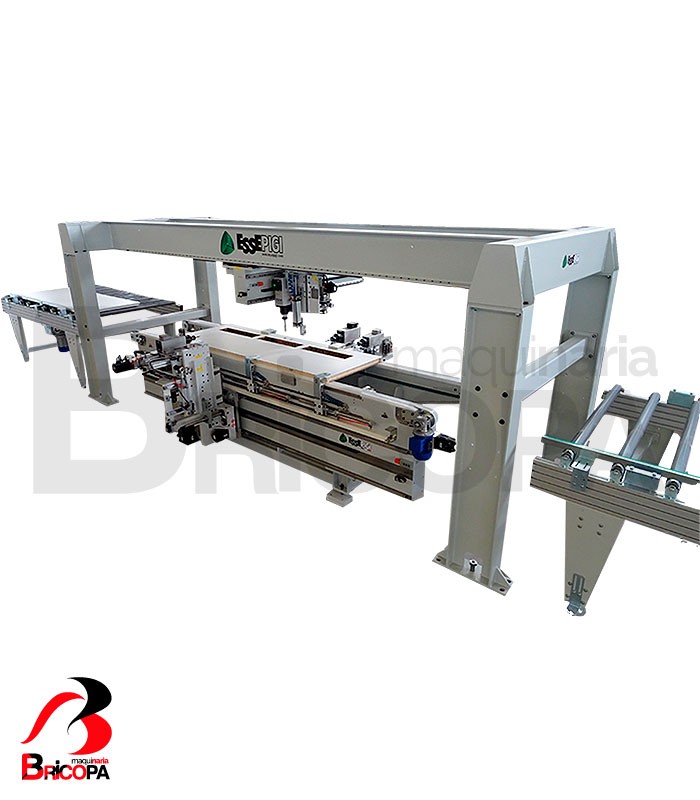

Máquina fresadora de puertas DOORMATIC BRIDGE ESSEPIGI, ofrece una alta productividad y flexibilidad para el fresado y cajeado de las puertas. Se compone de una estructura de 4 columnas (modelo BRIDGE, puente superior), fabricada en carpintería pesada integrada en una base junto con el modelo DOORMATIC(máquina parte inferior).

Operaciones que permite realizar:

• Fresado de arriba hacia abajo, u otro diseño en la cara superior de la puerta, en la parte inferior con el girapuertas.

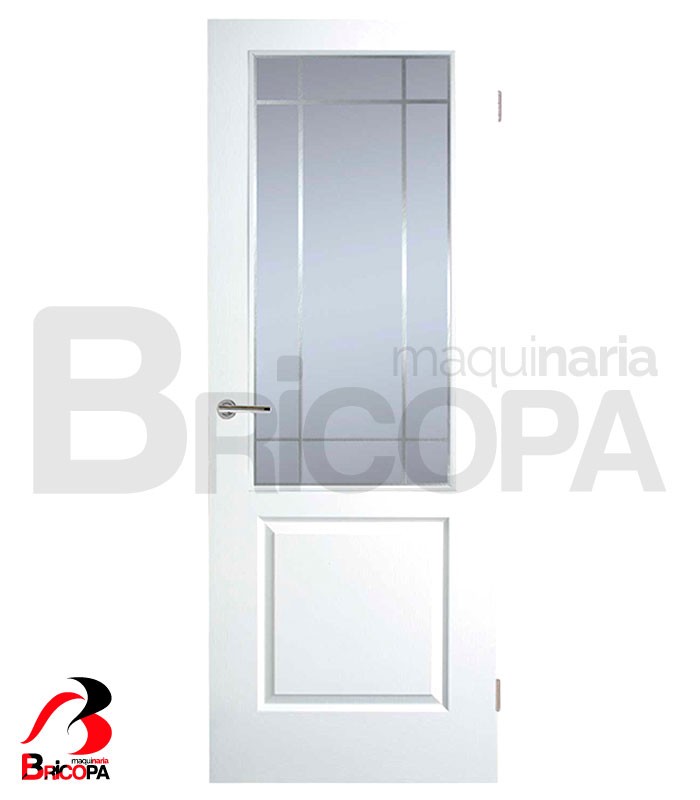

• Aperturas para hacer el vaciado para puertas con vidrieras, ojos de buey y similares.

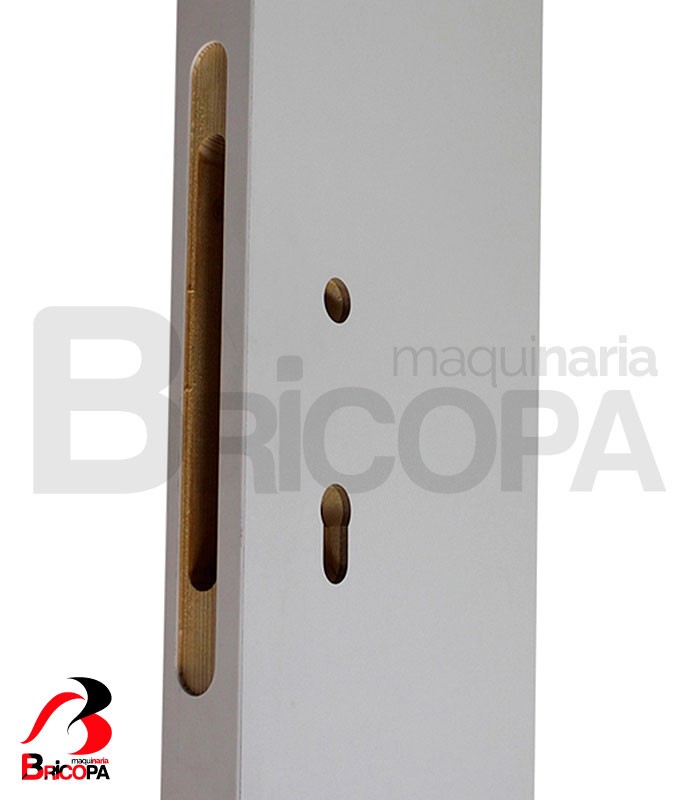

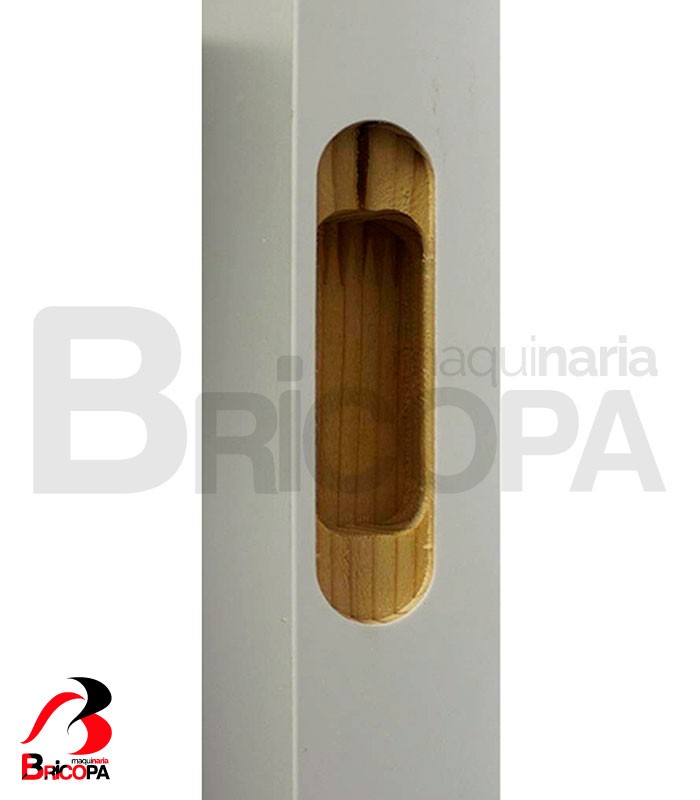

• Asiento de la cerradura y picaporte.
• Procesos de mecanización para hacer la cerradura en un lado, y para los pernios al otro lado de la puerta.

DETALLE TÉCNICO PUENTE BRIDGE

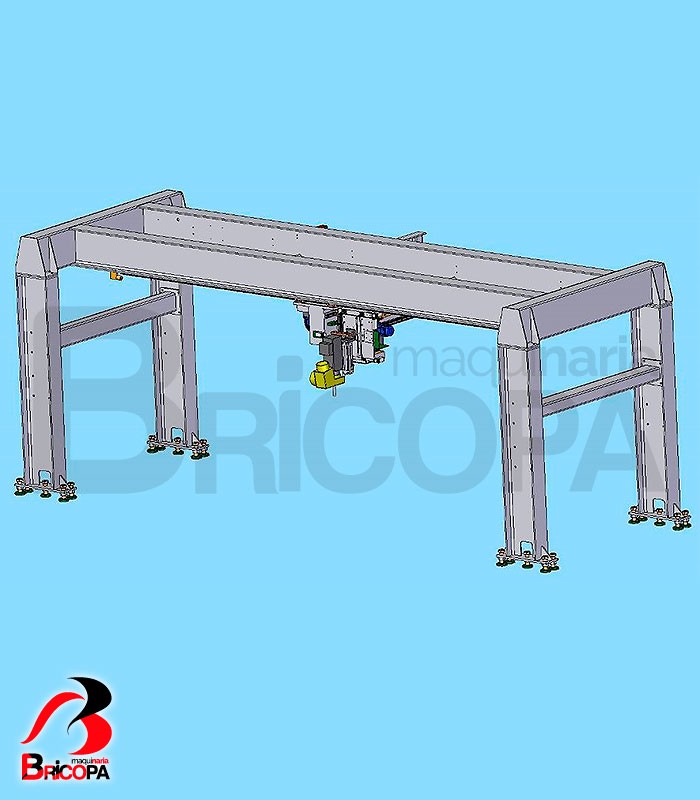

• Máquina fresadora con estructura formada por 4 columnas
• Carro con 3 ejes controlados (X-Y-Z) movibles, con un sistema de recirculación de esferas de acero rectificadas, con control de motores brushless de alta calidad.

En el carro se instalan los siguientes grupos:

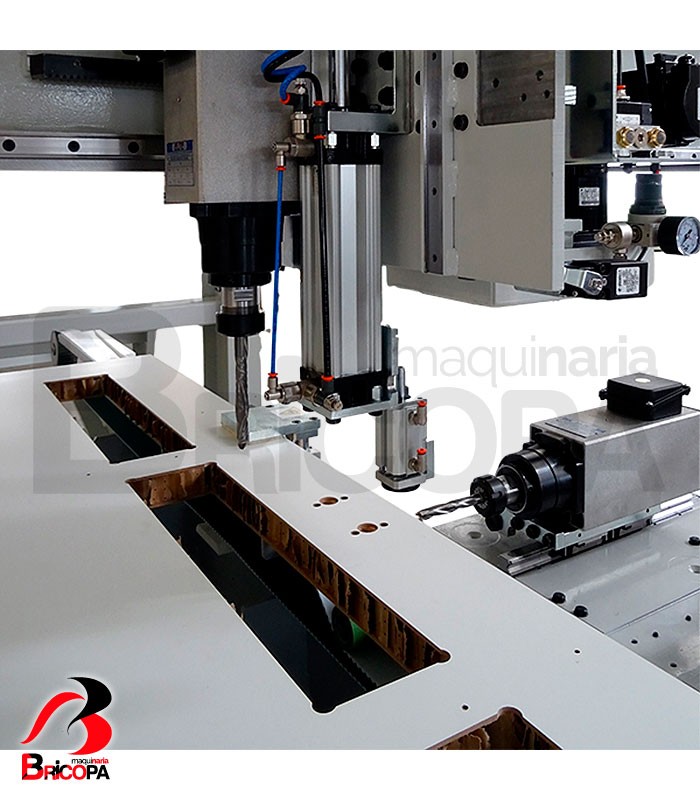

• Motor de alta velocidad de 5,5 kW a 18.000 rpm con cabezal de fresado Flotante para garantizar un fresado perfecto incluso en paneles curvos o no perfectamente planos. Pinza ER 25 con herramienta para fresado horizontal y vertical o cualquier otro diseño en la cara superior de la puerta.
• Motor de alta velocidad de 5,5 kW que gira a 18.000 rpm con pinza ER 32 con herramienta para hacer el vaciado para vidrieras de la puerta en automático, asiento de la cerradura, y de la manilla de la puerta.

DETALLE TÉCNICO MÁQUINA DOORMATIC

• Estructura de la máquina en carpintería robusta electro soldada, que consta de 2 bancos, un banco fijo (procesamiento de la bisagra) y otro banco móvil (procesamiento de la cerradura).
• Tanto el banco fijo como el banco móvil, disponen de movimiento longitudinal (eje X), transversal (eje Y) y vertical (eje Z), todo interpolado y controlado por motores brushless controlado por PC.

• Regulación transversal con eje Y automático, mediante motor brushless controlado electrónicamente y desplazamientos con grandes patines a recirculación de esferas, para una configuración rápida de acuerdo con el ancho de tablero.
• Máquina controlada por PC industrial

BANCO FIJO: unidad de fresado horizontal para bisagras ocultas o pernios, con motor de 2 kW que gira a 18.000 rpm con soporte de sujeción de pinza ER25 por la herramienta de fresado.

BANCO MÓVIL: unidad para el procesamiento de la cerradura de la puerta, compuesta por:

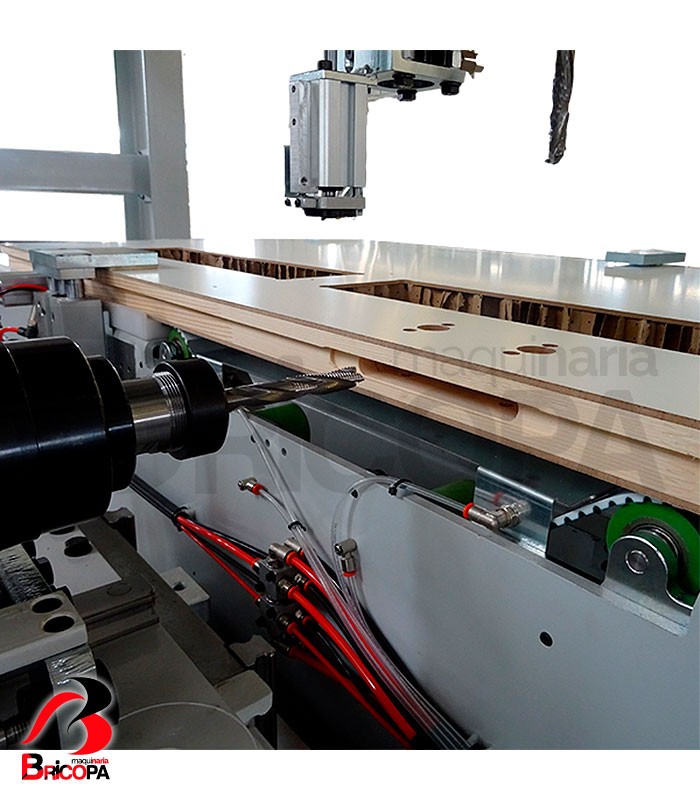

• Motor horizontal de 5,5 kW que gira a 18.000 rpm con soporte de sujeción de pinza ER32 para la ejecución de la cerradura, completa con herramienta de desbaste para una rápida extracción de viruta.
• Motor horizontal de 2 Kw que gira a 18.000 rpm con soporte de sujeción de pinza ER 25, El segundo motor está equipado con una herramienta de acabado con el alivio negativo, específica para fresar la placa de la cerradura.
• Sistema de transferencia de la puerta con 2 correas dentadas anchas deslizantes dentro de guías en material antifricción.

Características a título orientativo, los detalles técnicos no son vinculantes. Contacta con nosotros para organizar una visita, o ampliar información.
