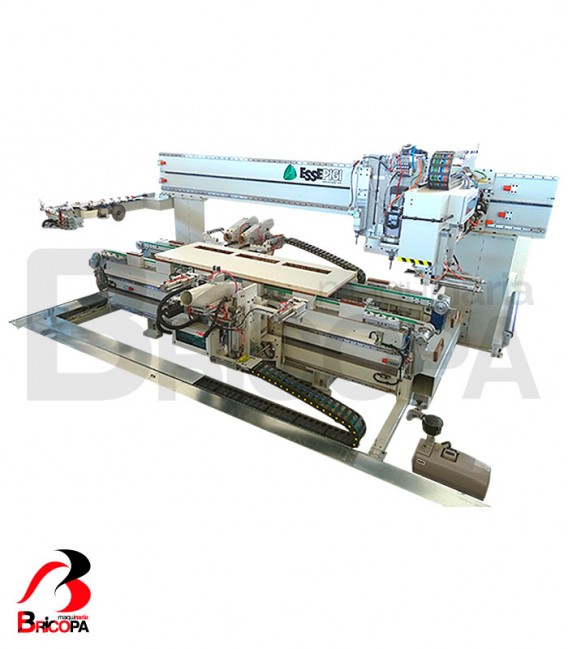

El modelo DOORMATIC BRIDGE EVOLUTION ESSEPIGI es la máquina ideal para trabajar con un alto nivel de producción, precisión y acabado, está pensada para trabajar en líneas de producción.

Es una máquina pensada para el fresado de arriba a abajo, idónea para realizar el cajeado y pantografiado de puertas, cuando se requiere de una alta producción.

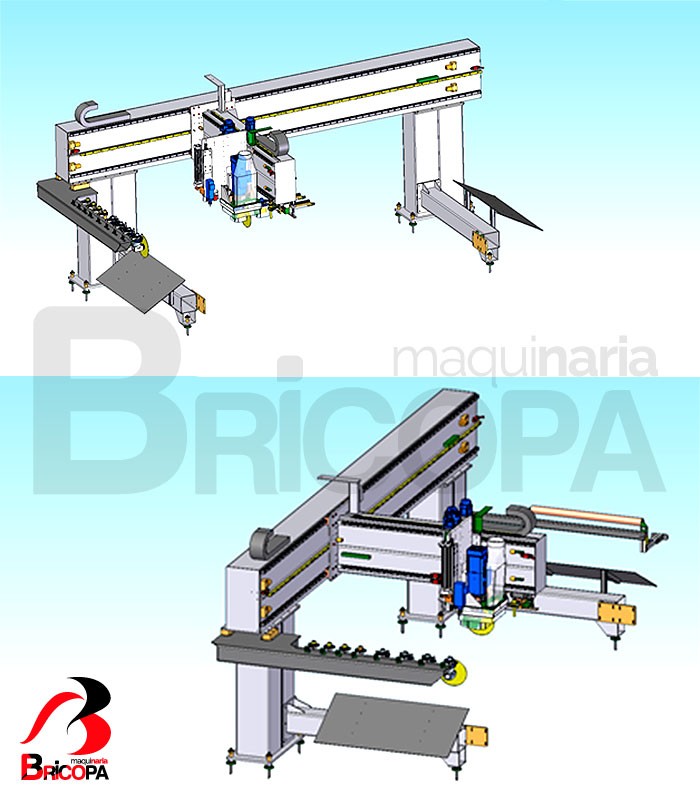

Compuesta por un puente superior BRIDGE (operaciones de CNC, corte en longitud, apertura de ventanas, pantografiado), que se integra en la parte inferior con la máquina DOORMATIC (procesamiento simultáneo de cerraduras y bisagras). Realiza el fresado de arriba a abajo en la cara superior de la puerta, aberturas para hacer el vacío en puertas con vidrio, ojos de buey y similares y realizar agujeros para llave y manilla.

DETALLE TÉCNICO PUENTE BRIDGE EVOLUTION

• Pórtico superior y 2 columnas de soporte, en carpintería pesada con refuerzos internos para obtener una gran rigidez de la estructura.
• Un carro completo con 3 ejes controlados (X-Y-Z) deslizante con sistema de recirculación de esferas en acero rectificado con mando de motores brushless de alta calidad.
• Electrohusillo de 12 kW a 21.000 rpm con cambiador de herramienta automático HSK 63 F, para realizar todo el trabajo en la puerta.

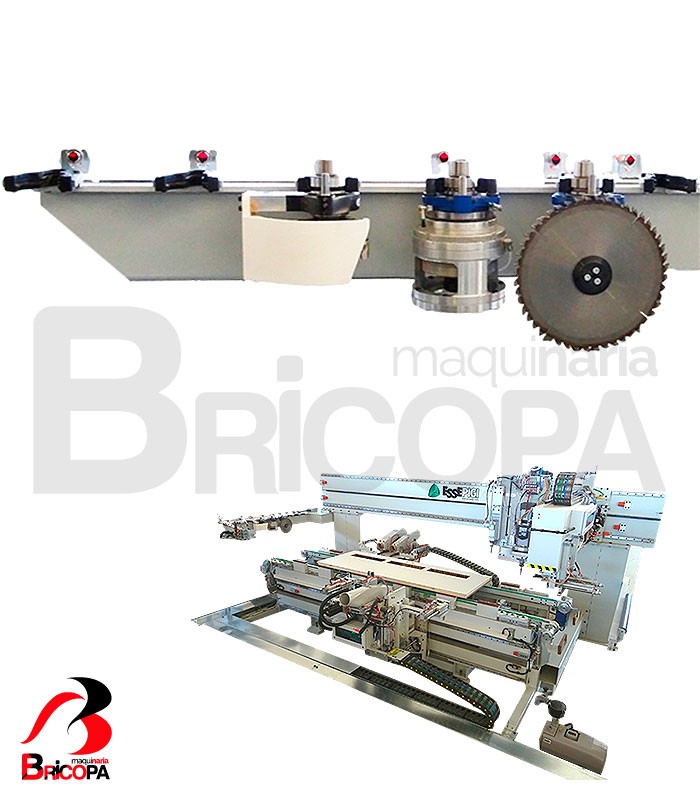

• Almacén de herramientas de 6/8 posiciones, con cambiador automático y pinzas de sujeción de cono.

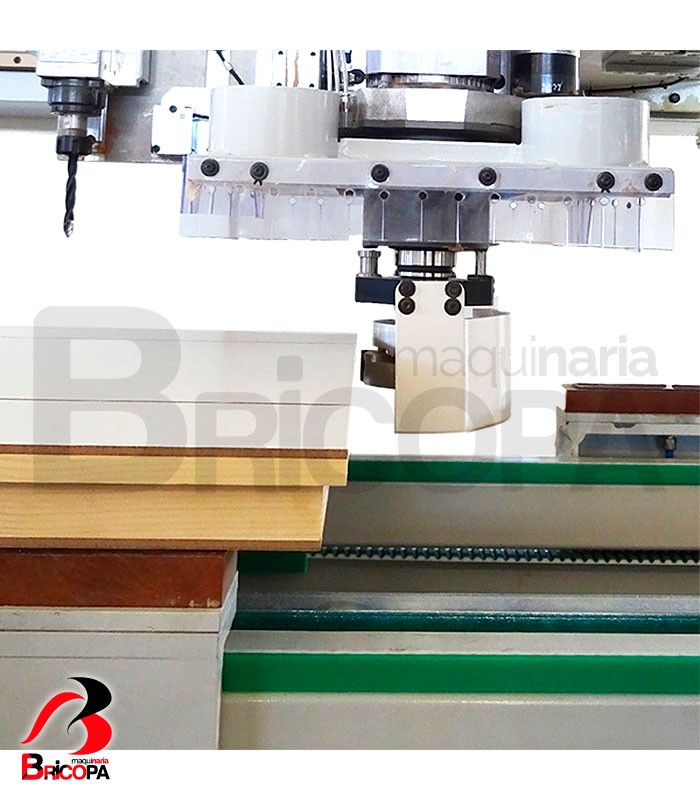

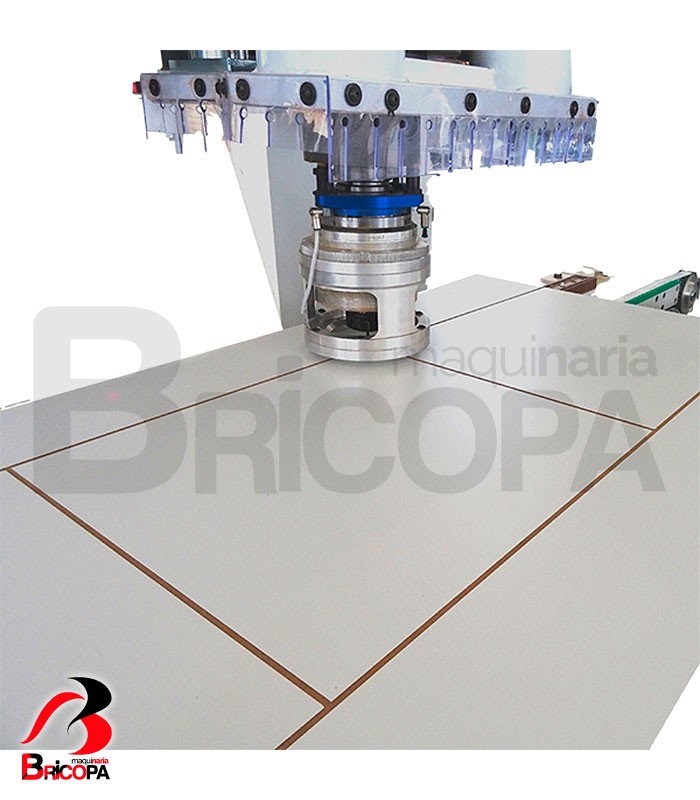

• Cabezal de fresado flotante con palpador para garantizar un fresado perfecto incluso en paneles curvos o no perfectamente planos. Cono HSK 63F para conexión al electrohusillo y pinza ER-25 por la sujeción de la fresa.

DETALLE TÉCNICO MÁQUINA DOORMATIC

• Estructura de la máquina en carpintería robusta electro soldada, que consta de 2 bancos, un banco fijo (procesamiento de la bisagra) y otro banco móvil (procesamiento de la cerradura).
• Tanto el banco fijo como el banco móvil, disponen de movimiento longitudinal (eje X), transversal (eje Y) y vertical (eje Z), todo interpolado y controlado por motores brushless controlado por PC.

• Regulación transversal con eje Y automático, mediante motor brushless controlado electrónicamente y desplazamientos con grandes patines a recirculación de esferas, para una configuración rápida de acuerdo con el ancho del panel.
• Máquina controlada por PC industrial

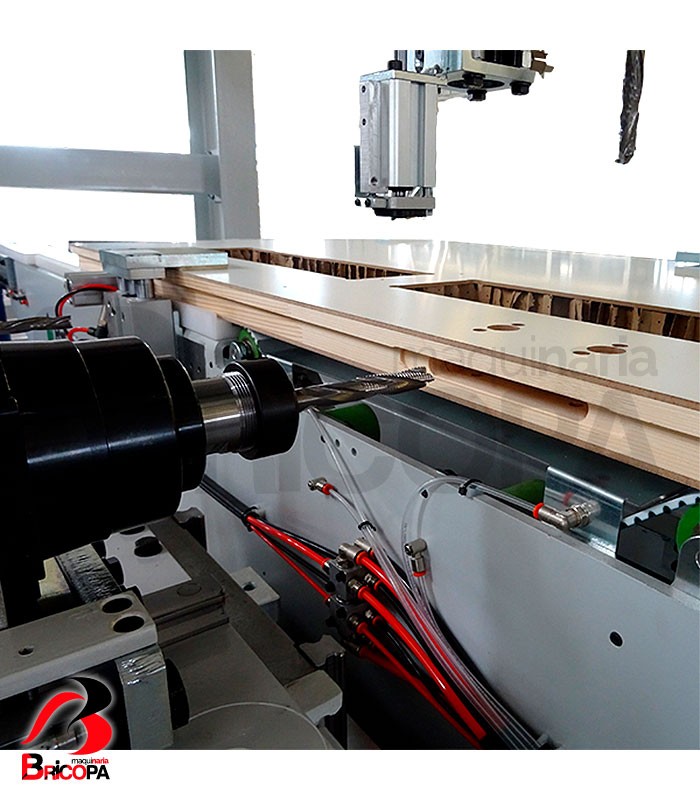

BANCO FIJO: unidad de fresado horizontal para bisagras ocultas o pernios, con motor de 2 kW que gira a 18.000 rpm con soporte de sujeción de pinza ER25 por la herramienta de fresado.

BANCO MÓVIL: unidad para el procesamiento de la cerradura de la puerta

• Motor horizontal de 5,5 kW que gira a 18.000 rpm con soporte de sujeción de pinza ER32 para la ejecución de la cerradura, completa con herramienta de desbaste para una rápida extracción de viruta.
• Motor horizontal de 2 Kw que gira a 18.000 rpm con soporte de sujeción de pinza ER 25.
• Sistema de transferencia de la puerta con 2 correas dentadas anchas deslizantes dentro de guías en material antifricción.

Características a título orientativo, los detalles técnicos no son vinculantes. Contacta con nosotros para organizar una visita, o ampliar información.
