CAJEADORA DE PUERTAS A CNC DOORMATIC ESSEPIGI

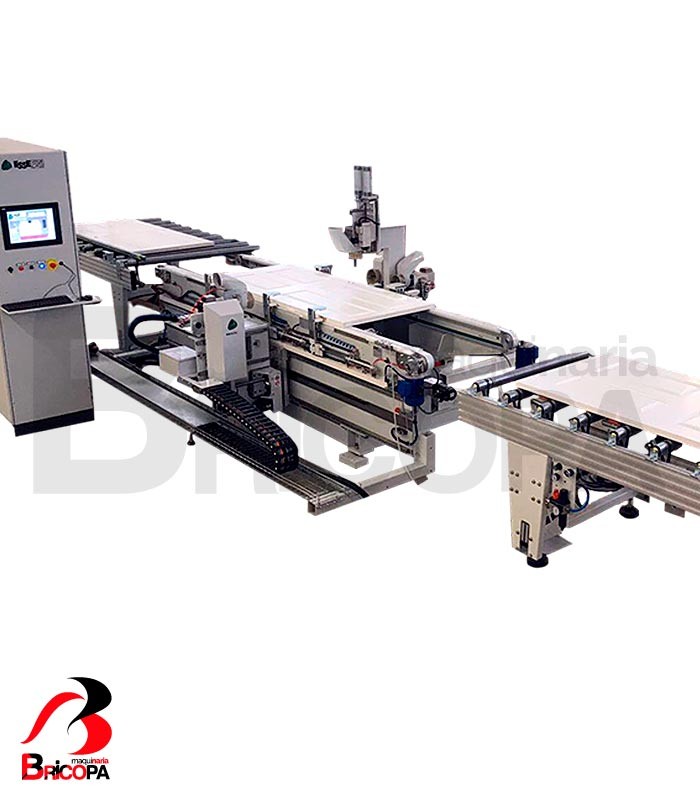

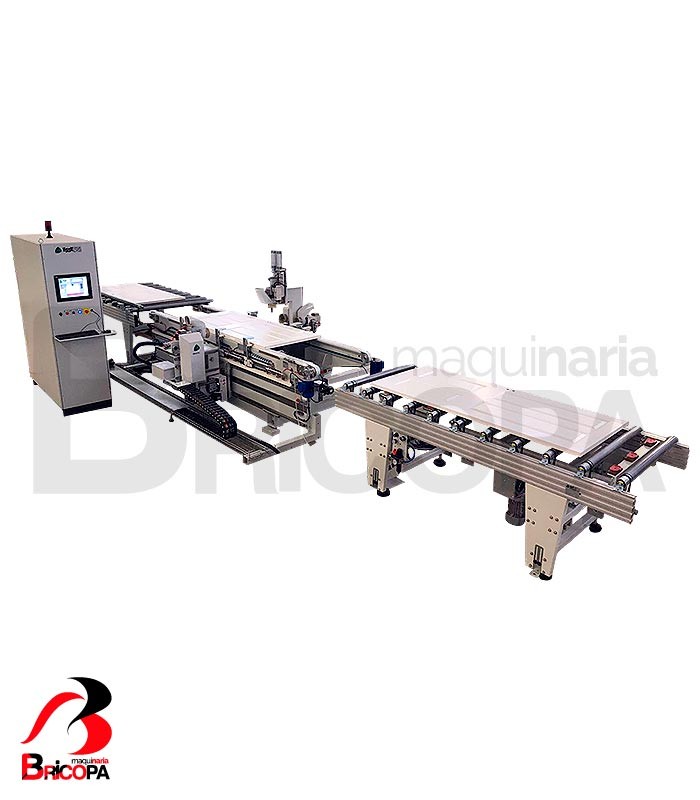

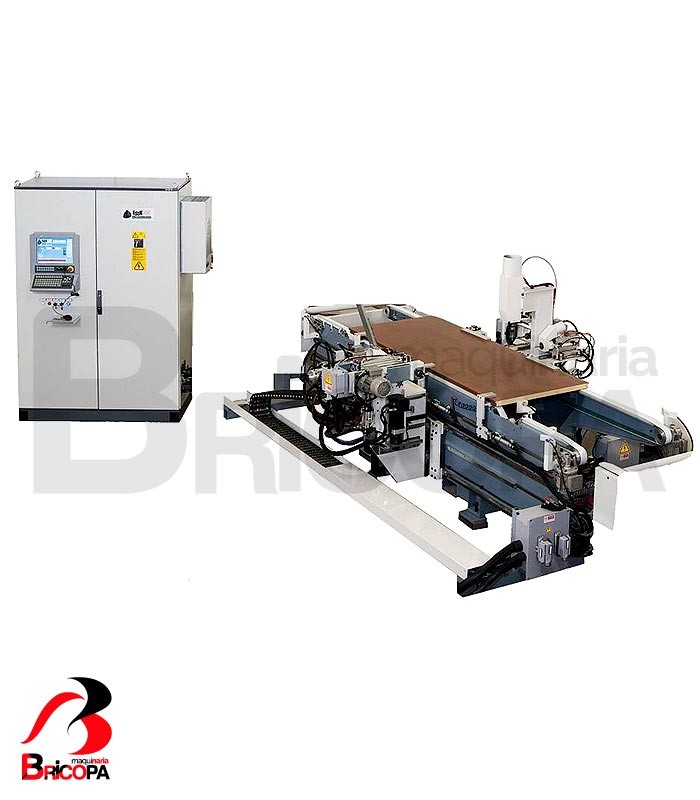

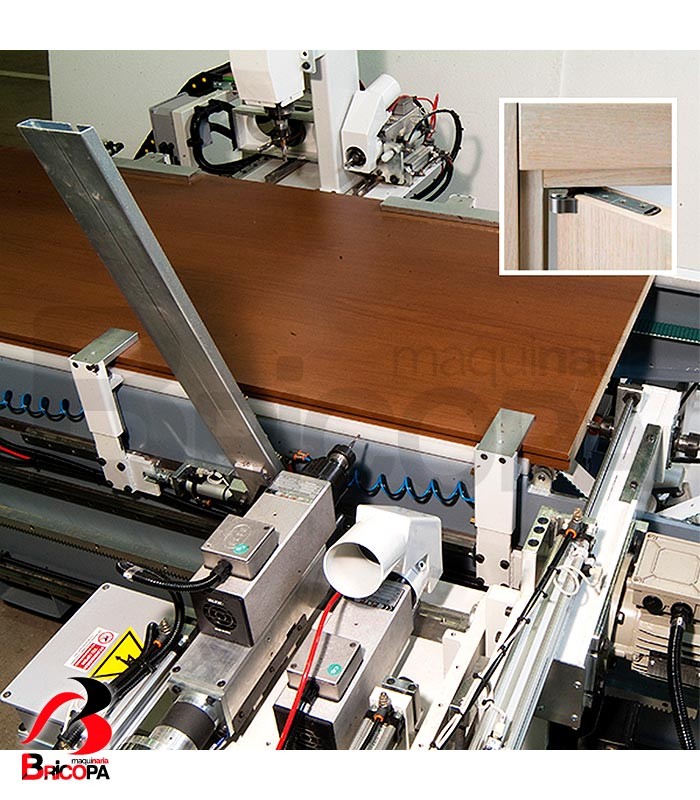

Máquina automática para trabajar el asiento de la cerradura y las bisagras en el panel de la puerta. La máquina consta de 2 bancos, uno fijo a la derecha (según la dirección de entrada del panel) y uno móvil a la izquierda, ajustable, en función del ancho de la puerta, mediante un motor controlado electrónicamente.

En el banco fijo, el lado de la bisagra se mecaniza (fresado para asientos de bisagra ocultos, pernios, etc…).

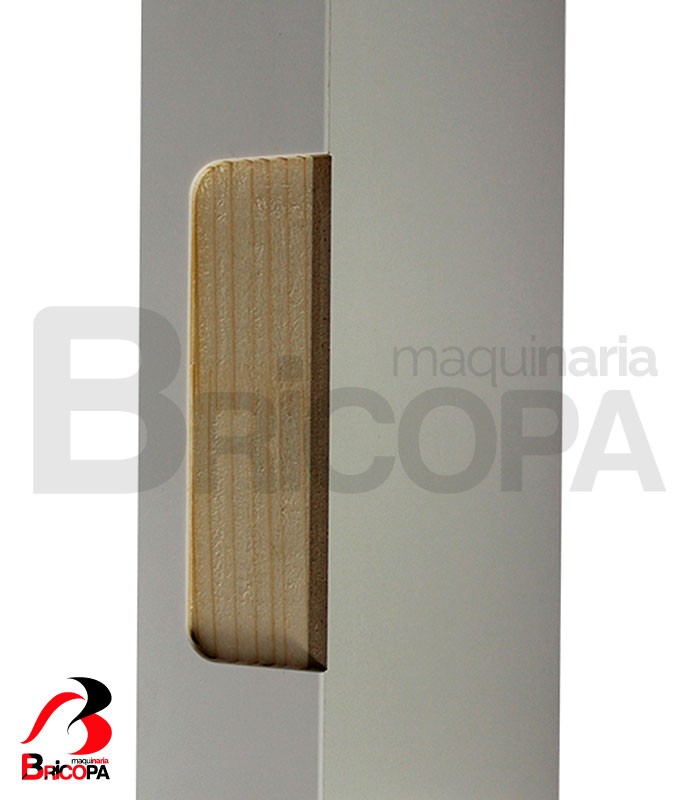

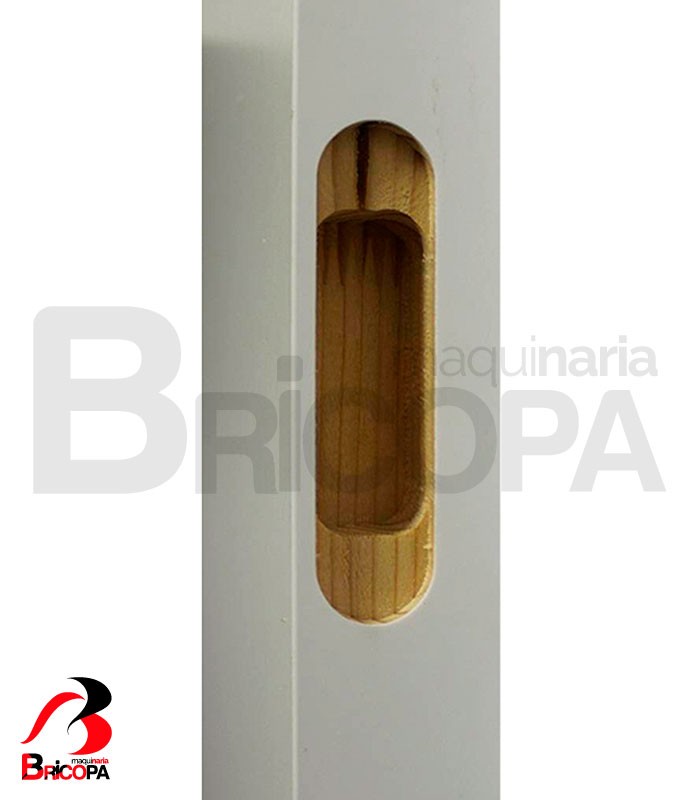

En el banco móvil, se realiza el mecanizado del lado de la cerradura (fresado de caja y placa de la cerradura, y manilla).

Máquina controlada por PC industrial. Todos los ejes están controlados electrónicamente, y cuentan con motores brushless. Todas las transmisiones tienen lugar por recirculación de esferas rectificadas. Alimentación de puertas de izquierda a derecha, vistos desde el lado de la bisagra.

CARACTERÍSTICAS

• Estructura de la máquina en robusta carpintería electro soldada, que consta de 2 bancos, uno fijo (lado de la bisagra) y otro móvil (lado de la cerradura).
• BANCO FIJO: para el procesamiento de las bisagras con 3 ejes controlados por PC. La unidad de trabajo se instalan en un carro móvil con movimiento longitudinal (eje X), transversal (eje Y) y vertical (eje Z), todo interpolado y controlado por motores Brushless. Deslizamiento sobre rodamientos por recirculación de esferas. Unidad de fresado horizontal para bisagras ocultas o pernios, con electrohusillo de 2 kW que gira a 18.000 rpm con pinza ER25 y herramienta de acabado con alivio negativo.
• BANCO MÓVIL: está instalado el grupo para el mecanizado de la cerradura con 3 ejes controlados por PC. Las unidades operativas se instalan en un carro móvil con movimiento longitudinal (eje X), transversal (eje Y) y vertical (eje Z), todo interpolado y controlado por motores Brushless. Deslizamiento sobre rodamientos a recirculación de esferas.

o   Electrohusillo horizontal de 5.5 kW que gira a 18.000 rpm con pinza ER32 para la ejecución de la cerradura, completo con una herramienta de corte combinada positiva-negativa, para una extracción rápida y un buen nivel de acabado.

o   Electrohusillo horizontal para realizar la contraplaca, instalado en el lado móvil y con una potencia de 2 kW a 18.000 rpm. - Pinza ER-25 para sujetar una herramienta, con alivio negativo específico para un alto nivel de acabado.

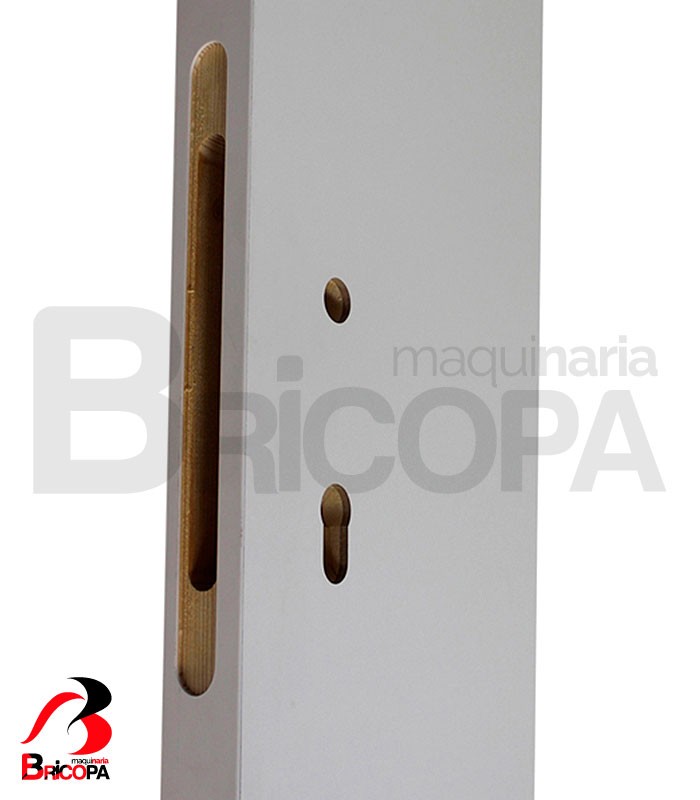

o   Electrohusillo vertical de 3 kW que gira a 18.000 rpm con pinza ER25 para fresar asientos de cerraduras y orificios de los picaportes de las puertas.

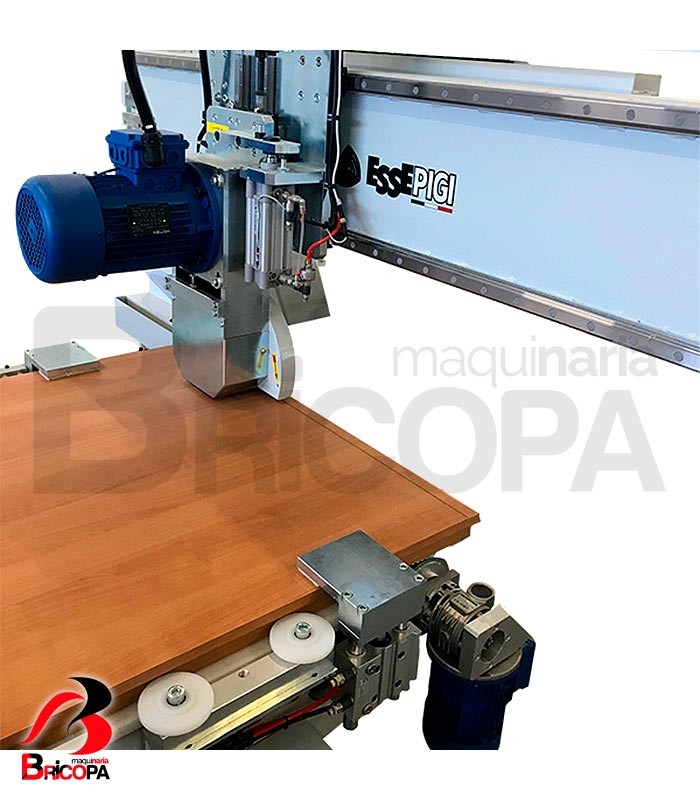

o   Sistema de transferencia de paneles con 2 correas dentadas anchas que se deslizan dentro de las guías de material antifricción. Las correas dentadas son de alta calidad, larga vida e inextensibles con hilos de acero; comando a través de 2 motorreductores independientes controlados electrónicamente para garantizar la velocidad de entrada-salida del panel y un soporte preciso en las paradas.

o   2 paradas de referencia con eje controlado electrónicamente (para un rango de longitud de 2.600 mm a 1.700 mm) gestionado por PC para centrar la operación de procesamiento con las referencias superiores del panel de la puerta. Instalación rápida mediante tornillo motorizado.

o   Movimiento automático de los 3 prensores de longitud sobre la cara fija para evitar limitaciones en el posicionamiento de las bisagras. El movimiento es de 250 mm controlado por un cilindro neumático a través de PC.

• Ordenador industrial para gestión de línea, con pantalla LCD y teclado a prueba de polvo. Software para la interfaz del operador en el entorno de Windows, para una programación simple e intuitiva y para una gestión de producción flexible.
• Aire acondicionado para cuadro eléctrico con termostato para arranque automático.

OPCIONALES

• Sistema de control de ancho del panel entrante.
• Sonda para compensación de tolerancias en la dirección del ancho del panel
• Electrohusillo de 0,75 kW con punta de 3 mm para terminar los asientos de bisagra y los agujeros pretaladrados.
