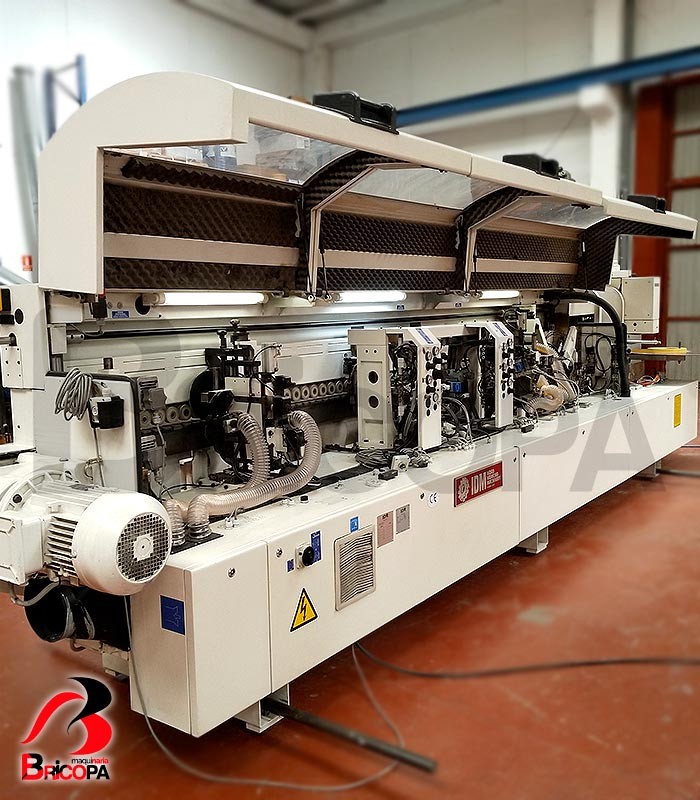

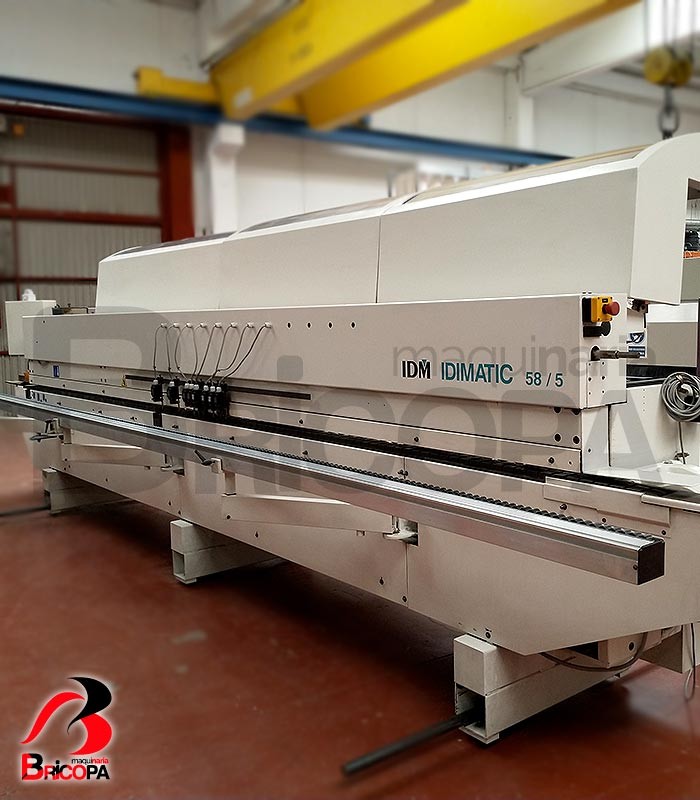

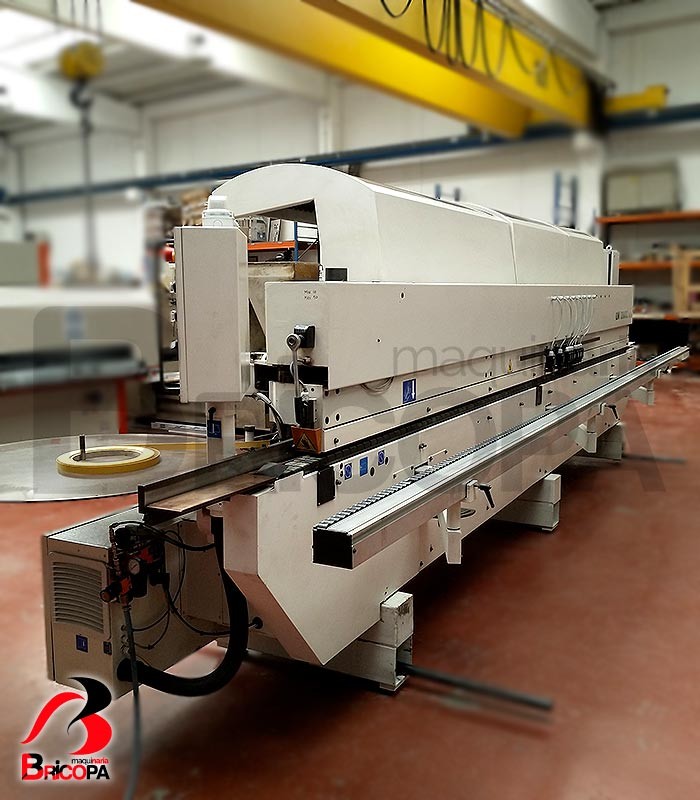

CHAPEADORA-CANTEADORA IDIMATIC 58/5 IDM DE OCASIÓN

La máquina chapeadora, modelo IDIMATIC 58/5 es una chapeadora automática monolateral con trabajo a izquierda, idónea para chapear paneles de melamina, chapa en rollo, grueso de madera 25mm y similares. Permite la aplicación de cantos de papel melaminico, PVC, ABS hasta 3 mm, material en rollos, según configuración de máquina esta se adapta a lo anteriormente descrito. Tiene el grupo dosificador de cola superior y calderín inferior. Los grupos operadores se manejan desde el cuadro de mandos electro-neumático.

Partes principales:

• Correderas (1)
• Oruga de remolque (2): la uruga de remolque es el medio por el cual se obtiene el movimiento del panel.
• Montado sobre cadena, está formada por patines de nylon recubierto con caucho de alto coeficiente de fricción.
• Prensa superior (3): la prensa superior ejerce una fuerza útil para evitar el desplazamiento lateral del panel. Esta formada por una serie de ruedas de goma contrapuestas.
• Grupo de remolque (4)

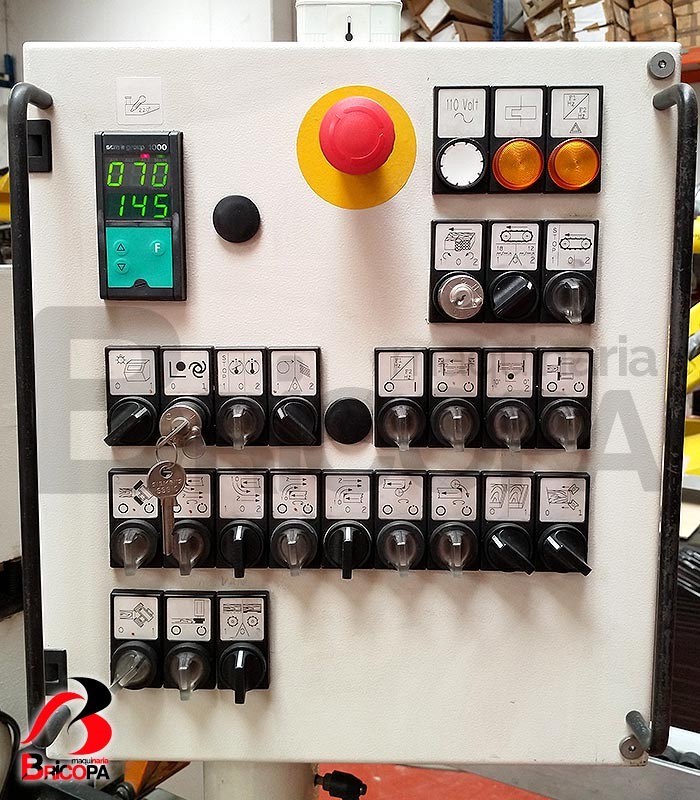

• Cuadro de mandos (5)
• Montante de sostén paneles (6)

DATOS TÉCNICOS

Canteadora

• Grueso de cantos mínimo: 0,4 (en rollo)
• Grueso de cantos máximo: 3 mm (en rollo)
• Grueso de cantos máximo: 20 mm (en tiras madera maciza)
• Velocidad grupo tupí: 12.000 rpm
• Regulación altura de los grupos operadores: automática con prensa superior
• Regla de entrada calefactada para atemperar el tablero a trabajar.
• Longitud total de la mesa de trabajo: 6750 mm
• Selección de los grupos desde el cuadro de mandos

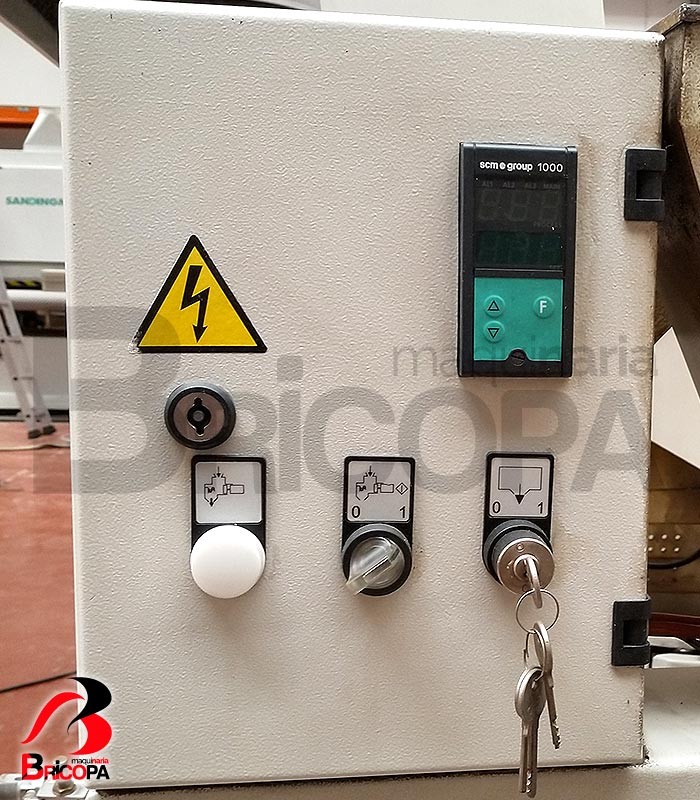

• Temperatura calderín de cola: 20/210 Cº
• Potencia calentamiento del calderín: 4,1 kW-resistencias
• Espesor de la pieza (min/max): 10/50 mm
• Agregado superpuesto ribeteador: 2 motores superior e inferior de 0,75 CV a 12.000 rpm
• Agregado chaflanador superior e inferior dotado de inclinación
• Agregado de cizalla neumático
• Grupo calderín: rodillo dosificador de cola con doble sentido de rotación, cola termofusible.
• Grupo calderín: con difusor superior, con tanque de cola de bajo del difusor
• Agregado arrondador para rectificado anterior y posterior en paneles postformados.
• Agregado arrondador con 4 motores independientes de 0,7 CV a 12.000 rpm.
• Agregado rascacola inferior y superior
• Diámetro disco porta rollos: 870 mm
• Máximo de cola admisible: 2,5 kg
• Grupo de rodillos de presión: 4 rodillos de presión neumática, el primero motorizado.
• Calderín dotado de termostato electrónico para la temperatura, hasta 200ºC
• Rodillo de cola arranca automáticamente cuando la cola alcanza 190ºC
• Calderín dotado de engrasador de cola
• Cuadro de mandos con selector neumático en todos los grupos.
• Potencia motor de arrastre: 2,2 kW
• Velocidad arrastre automático del tablero: 12-18m/min
• Todos los agregados van dotados de reloj Siko con indicador numérico para ajuste del arrastre de la pieza.
• Ancho mínimo de trabajo: 55 (con tiras) - 110 mm (con canto grueso)
• Agregado de retestado dotado con: 2 sierras con elevación neumática y motor eléctrico de 9,35 kW.
• Inclinación de motores retestadores de 0 a 15º
• Agregado de pulido: dotado con dos cepillos motorizados independientes de 0,25 kW a 3.000 rpm
• Diámetro eje de pulido: 150 mm y eje 19 mm

General

• Diámetro de aspiración Ø (mm): 80mm, se necesitan 540m3/hora de aire aspirado a 30 metros/segundo
• Altura de la maquina: 1260 mm
• Anchura de la maquina: 650 mm
• Conexión aire comprimido
• Ajustes de presión: 7,5/8 bar
• Sistema neumático no necesita ninguna lubrificación
• Ruido acústico: max 70 Db
• Peso de la máquina:  2910 Kg

Disponible salvo venta previa. Características a título orientativo, los detalles técnicos no son vinculantes. Contacta con nosotros para  organizar una visita, o ampliar información.
