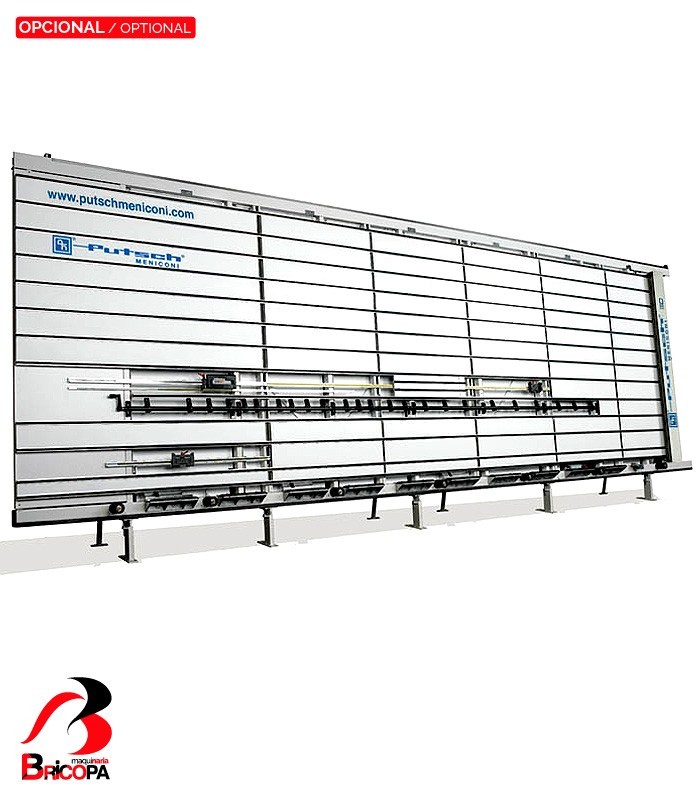

SECCIONADORA VERTICAL AUTOMATICA SVP 980AT

La sierra vertical automática SVP980AT permite una máxima longitud de corte de 5300 mm y un grueso de corte de tablero de 80 mm. Grupo incisor incorporado. Rotación automática grupo sierra. Dotado con PC sistema Windows.

Más detalles

SVP 980AT PUTSCH MENICONI
Maquinaria nueva

Descripción técnica

SECCIONADORA VERTICAL AUTOMATICA SVP 980AT PUTSCH MENICONI

Esta seccionadora vertical es ideal para el corte de tableros en vertical y horizontal. Consta de un bastidor de una sola pieza soldada, con plano de apoyo en perfiles de aluminio con listones en pvc, móvil automáticamente para evitar que se dañen los listones de apoyo durante el corte horizontal.

Dispone de apoyos de piezas inferiores en aluminio con ruedas retractiles para desplazar los paneles. Desplazamiento automático del carro y del grupo sierra para los cortes horizontales y verticales; estos últimos están asegurados en 6 puntos de frenado fijo arriba y abajo del bastidor.

Selector para programar el regreso o bien la parada del carro y del grupo sierra al final del corte.

Velocidad de avance programable para el corte vertical y horizontal, por medio de “inverter” (variador de velocidad): desde 4 hasta 20 m/min.

Dispone de un sistema nuevo y exclusivo de guías lineales sobre el deslizamiento del carro e inserción del grupo sierra que garantiza una precisión absoluta.

Motor independiente para grupo incisor con sierra– sistema exclusivo.

Rotación automática del grupo sierra.

Grupo sierra principal de corte con grupo incisor de sierra, acoplado mediante inserción automática.

PC con sistema de programación Windows XP Embedded con pantalla táctil LCD color de 8,4” (fabricación en serie para el modelo SVP 980AT)

DOTACIÓN ESTÁNDAR

  • Guía abatible dividida en dos partes para cortar paneles pequeños, en todo el largo de la máquina.
  • Medidor digital electrónico para los cortes verticales
  • Tope suplementario inferior.
  • Luz indicadora ruedas levantadas
  • Bloqueo neumático de la bancada sin uso del pedal, para los cortes verticales
  • Bloqueo neumático del carro para los cortes horizontales
  • Parrilla móvil automática : NEUMATICA
  • Final de carrera (micro),con parada de la máquina, según dimensión tablero
  • Basculamiento automático del grupo sierra en vertical y horizontal
  • Dispositivo AUTOMATICO subida y bajada ruedas retractiles.
  • Grupo incisor de doble sierra, con motor independiente, con entrada y salida neumática, 0,25HP, diam.80mm., 9000 rpm
  • Conductor de polvo lado derecho para los cortes horizontales.
  • Maquina predispuesta para conectarse a una aspiración independiente
  • Lógica de funcionamiento dirigida por PLC : PC con sistema de programación Windows XP Embedded con pantalla táctil LCD color de 8,4”. Programador de cortes horizontales: 600 programas de corte memorizados y cada uno lleva hasta 40 medidas distintas, que se puede repetir 99 veces y además memoria expandible. Conexión red Ethernet + 1 puerta USB. Diagnósticos políglotos de errores y alarmas de mal funcionamiento de la maquina indicando a el operador el estado y la condición de la misma. Manual de instrucción y lista de despieces a bordo máquina.
  • Selección automática del punto cero con respecto a los apoyos de abajo ó a la guía abatible para piezas pequeñas.
  • Búsqueda y bloqueo automático de la bancada en los puntos de corte verticales
  • Deslizamiento del carro y entrada del grupo sierra con sistema exclusivo de guías lineales.
  • Motor autofrenante con frenado electromagnético.
  • Dispositivos de seguridad, insonorización, juego de llaves de servicio, manual de instrucciones con listado de despiece.

 DATOS TÉCNICOS

  • Max. largo de corte : 5300 mm
  • Max. altura de corte vertical: 2200 mm
  • Max. altura de corte horizontal: 2100 mm
  • Max. grueso de corte: 80 mm
  • Potencia motor               : 7’5 HP (Kw 5’6)
  • Diámetro del disco: 300 mm
  • Revoluciones del disco: 5000 rpm

OPCIONALES

  • Suplemento por SISTEMA ECO: aspiración canalizada
  • Tope de profundidad incl.kit regulación presión
  • Dispositivo para cortes inclinados
  • Kit Alucobond® con Tope de profundidad y regulación de presión
  • Sierra D.300 mm Z60 AK para melaminicos
  • Sierra D.300 mm Z96 AK para plásticos
  • Variador de velocidad por la sierra de 2000/6000 rpm.
  • Voltaje 220/3/50-60Hz

Modelo disponible con el bastidor ECO system

El bastidor opcional ECO dispone de canales verticales y de un conductor de virutas en el lado derecho para optimizar la aspiración del polvo. El modelo ECO responde a las normas vigentes más severas en materia de polvo al asegurar menos de 1 mg por m³ de aire en el puesto de trabajo.
